設備

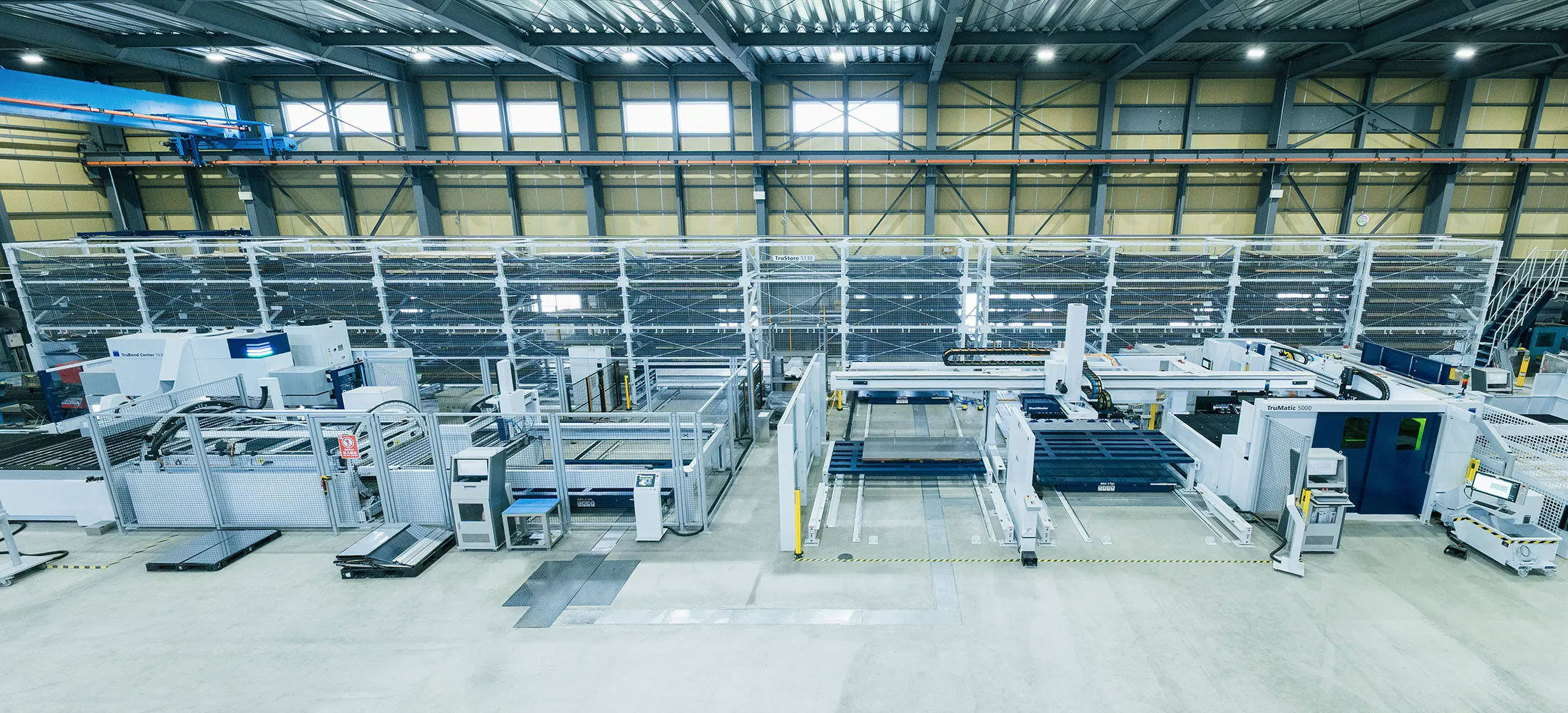

パンチ・レーザー自動折曲システム
TruBend Center7030 供給・運搬・保管保管倉庫システムTMU 自動パンチ・レーザー複合加工機
TruMatic 5000高速レーザ加工・仕分け
全長 約45m、材料棚95段。新システムOseon（オセオン）による完全管理、
世界初※のパンチ・レーザー自動折曲システム。
TRUMPF社の最新システムOseonによるパンチ・レーザー自動折曲システムです。スマートフォンによる遠隔操作で、材料の運搬からパンチング・曲げ加工までで完全自動化を実現。24時間連続稼働が可能です。さらに、自社の発注システム（N-System）との連携により、出荷伝票処理をはじめとする全工程の一元管理化を現在進めています。
※TRUMPF社調べ（2026年8月時点、同社最新システムとして世界初導入）

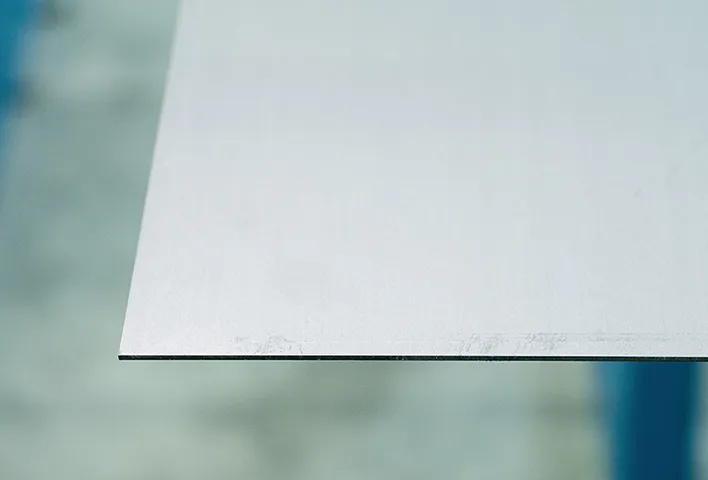

薄板加工に特化。最大95段の棚から自動運搬、
24時間ノンストップの完全自動化ラインで大量注文に応えます。

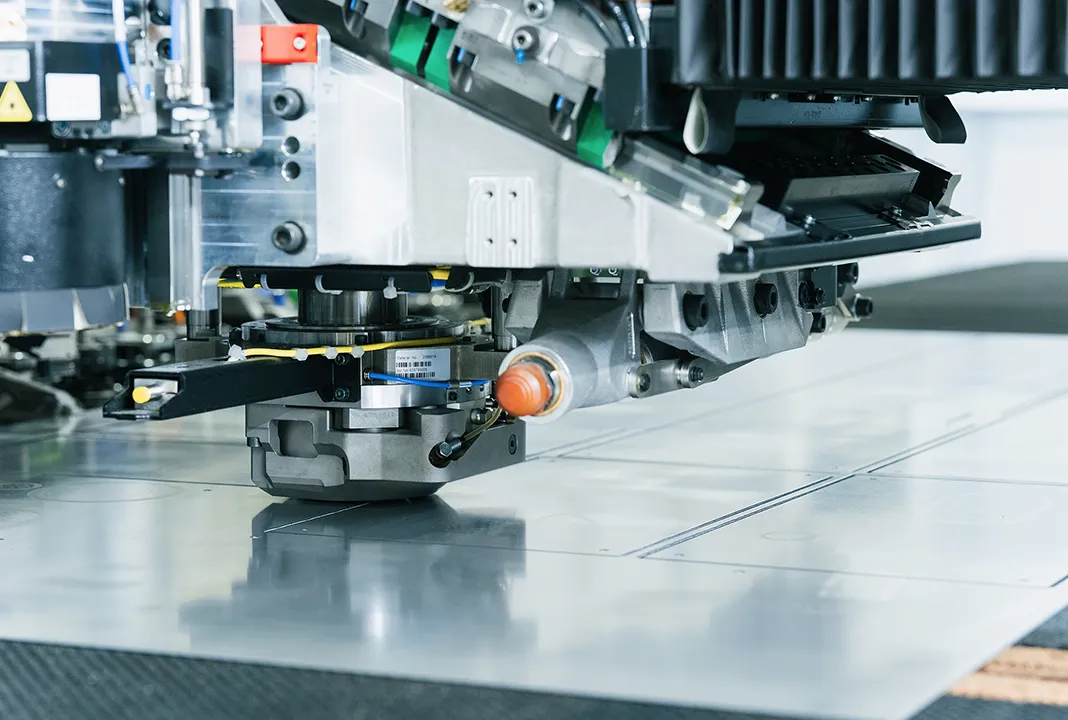

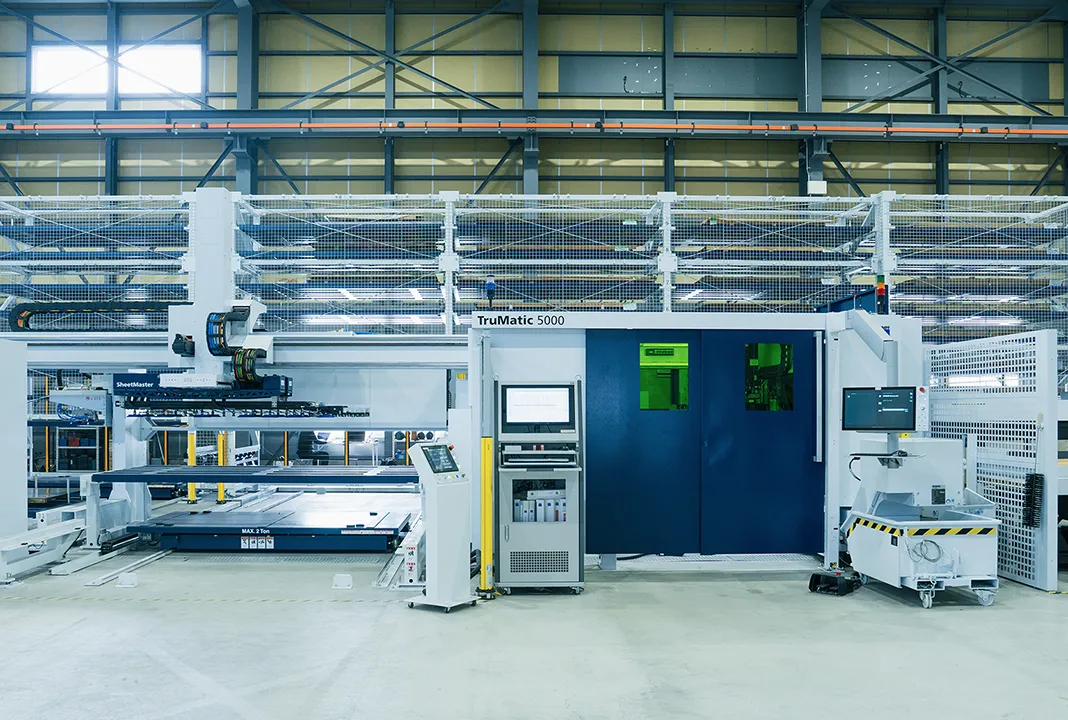

自動パンチ・レーザー複合加工機
TruMatic 5000

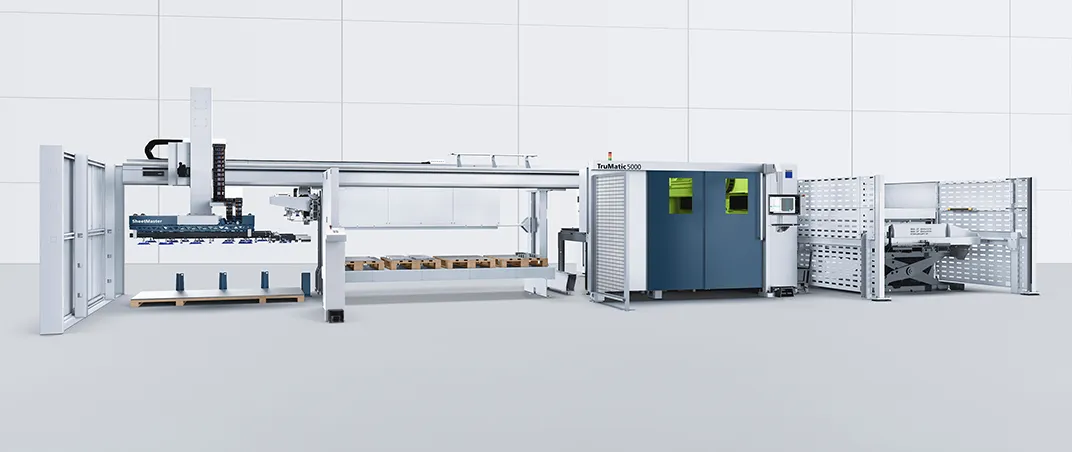

TruMatic5000と新世代のSheetMasterを組み合わせることで、板金材料の搬入出からパレタイジング、ソーティングに至るまで、パンチング・レーザ複合加工のマテリアルフローが完全に自動化されます。主軸となるTruMatic5000は、市場の新基準となる6kWのレーザパワーで圧倒的な生産性を発揮し、高いエネルギー効率も実現。さらに、直接作業時間と並行した材料の自動分離機能、柔軟性を高める内蔵軸、個別に制御可能な多数のサクションカップの相乗効果により、無駄のない極めて効率的な自律型生産セルが構築できます。
Machine Specifications
| 項目 | 単位 | TruMatic 5000と新型 SheetMaster ミドルサイズ |
TruMatic 5000と新型 SheetMaster ラージサイズ |
|
|---|---|---|---|---|
| 寸法 | ||||
| 幅 | mm | 17132 | 18880 | |
| 深さ | mm | 10760 | 11260 | |
| 高さ | mm | 3700 | 3700 | |
| 最大ストローク率 | ||||
| パンチング（E = 1 MM） | 1/min | 800 | 690 | |
| マーキング | 1/min | 1000 | 1000 | |
| 作業範囲 | ||||
| X軸パンチモード | mm | 2500 | 3000 | |
| Y軸パンチモード | mm | 1250 | 1550 | |
| X軸レーザーモード | mm | 2500 | 3000 | |
| Y軸レーザーモード | mm | 1250 | 1550 | |
| X軸組合せ選択 | mm | 2535 | 2535 | |
| Y軸組合せ選択 | mm | 1250 | 1550 | |
| 最大板厚 | mm | 6.4 | 6.4 | |
| 最大加工品重量 | kg | 150 | 230 | |
| 最大加圧力 | kN | 180 | 180 | |
| ツール | ||||
| MULTITOOLの金型交換時間 | s | 0.5 | 0.5 | |
| ツール／クランプの個数 | 個 | 21 個 / 3 個 | 21 個 / 3 個 | |
| レーザー固有のデータ - TRUFIBER 6001 | ||||
| 最大レーザー出力 | W | 6000 | 6000 | |
| 軟鋼最大板厚 | mm | 8 | 8 | |
| ステンレス最大板厚 | mm | 8 | 8 | |
| アルミニウム最大板厚 | mm | 6 | 6 | |
| 銅の最大板厚 | mm | 6 | 6 | |
| ブラス最大板厚 | mm | 6 | 6 | |
| 部品放置 | ||||
| 最大パーツサイズ パンチングの固定式シュー （移動テーブル付き） | mm | 180 × 180 | 180 × 180 | |
| 最大製品サイズ、レーザーのパーツラップ | mm | 400 × 600 | 400 × 600 | |
| SHEETMASTERローディング | ||||
| 最小シートフォーマット | mm | 800 × 800 | 800 × 800 | |
| 最大シートフォーマット | mm | 2500 × 1250 | 3067 × 1532 | |
| 最小板厚 | mm | 0.5 | 0.5 | |
| 最大板厚 | mm | 8 | 6.4 / 8.0 | |
| 最大パネル重量 | kg | 240 | 240 / 300 | |
| SHEETMASTERアンローディング | ||||
| 最小部品サイズ（パンチ部品） | mm | 140 × 120 | 140 × 120 | |
| 最小部品サイズ（レーザー部品） | mm | 70 × 30 | 70 × 30 | |
| 最大積載高さ（アンローディングプラットフォーム） | mm | 340 ¹ | 340 ¹ | |

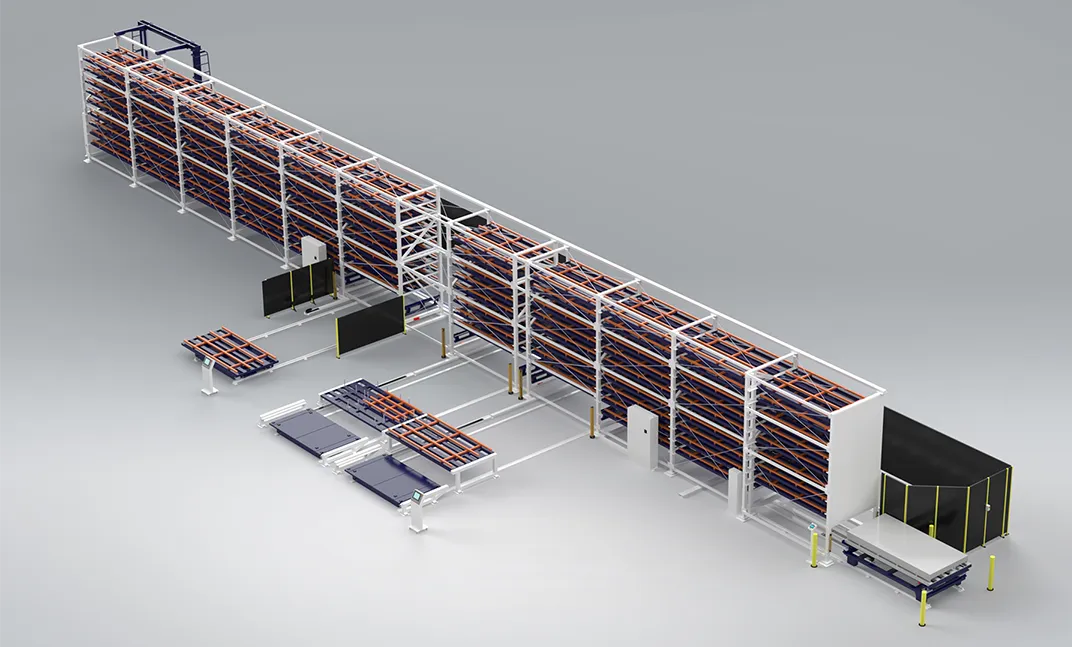

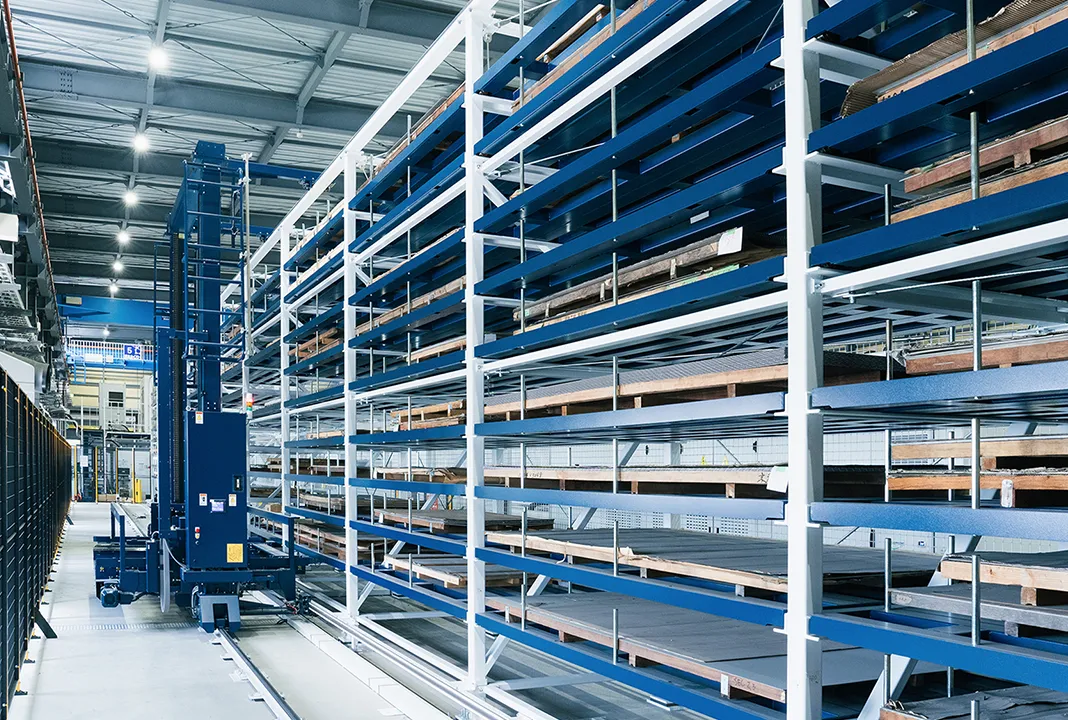

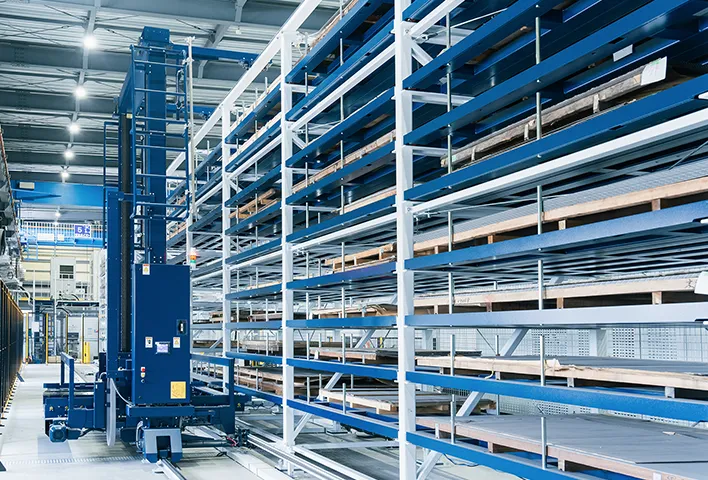

保管倉庫システムTMU
保管倉庫システムTMUは、3×1.5mの板金材料に対応し、供給・運搬・保管をトータルで行う自動化ソリューションです。全長45m、計95段の棚構成により、1パレットあたり2t（総荷重190t）の材料を高密度に保管できます。システムの心臓部である高速自動運搬機が24時間365日体制で正確に稼働し、加工機へ安全かつ迅速に供給・搬送。これにより、工程間のボトルネックを徹底的に排除し、生産ラインの完全自動化と、効率的な自律型無人生産を実現します。
Machine Specifications
| シートサイズ | 3048 mm × 1524 mm |
|---|---|
| スタック高さ | 90 mm |
| 材料棚 | 95段 |
| ラック当たりの最大荷重 | 2t |
| 倉庫システム全長 | 45,000mm（45m） |
| 倉庫システム全高 | 15,000mm（15m） |

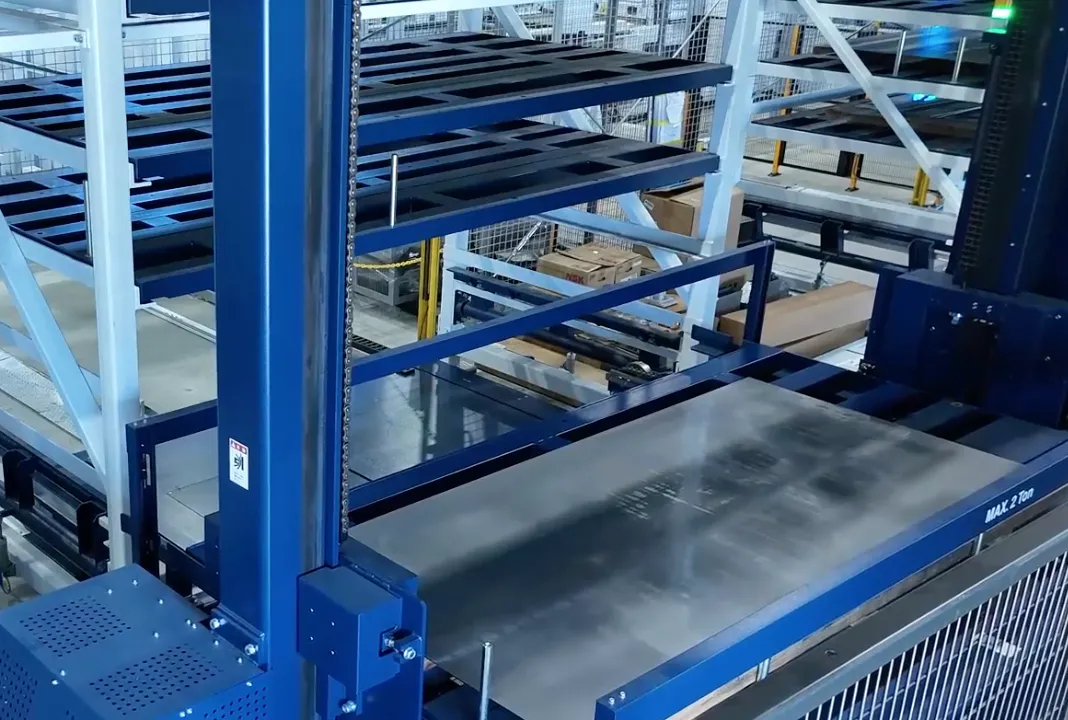

| 運搬機（クレーン）走行速度 | 最大 100 m/min |
| 運搬機（クレーン）昇降速度 | 最大 30 m/min |
| 稼働時間 | 24H、365日 |

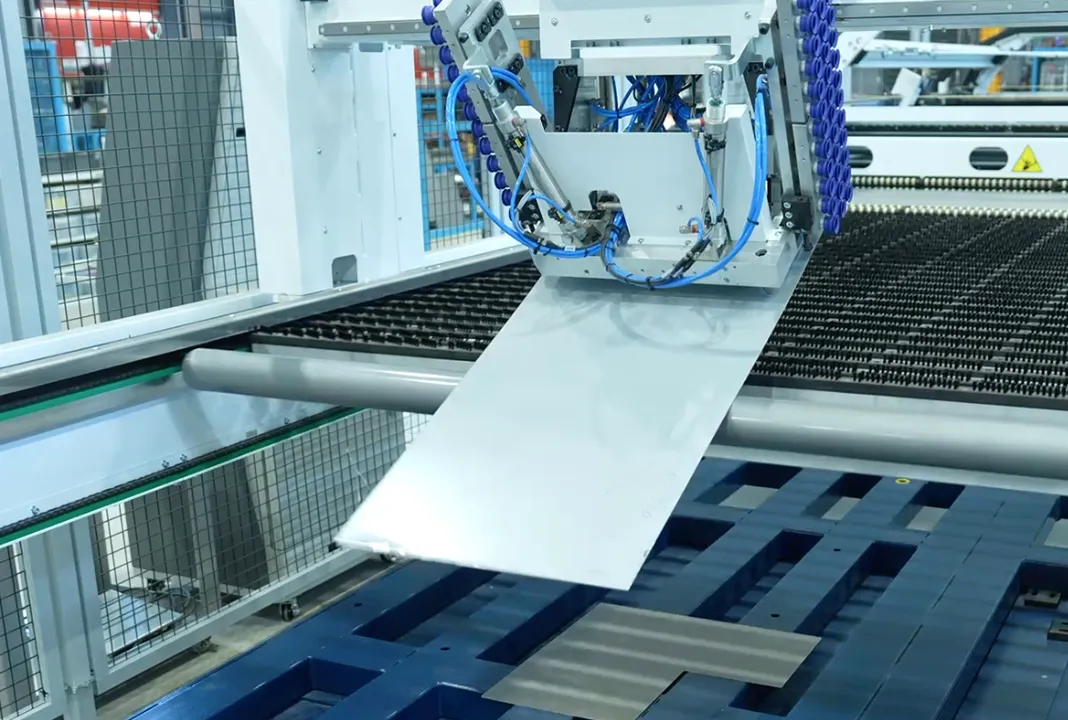

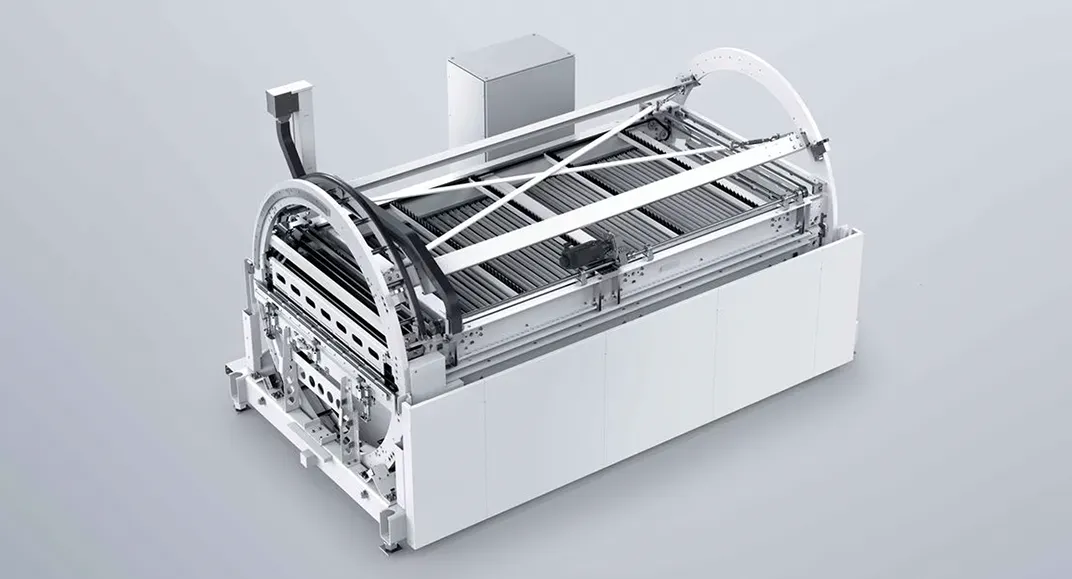

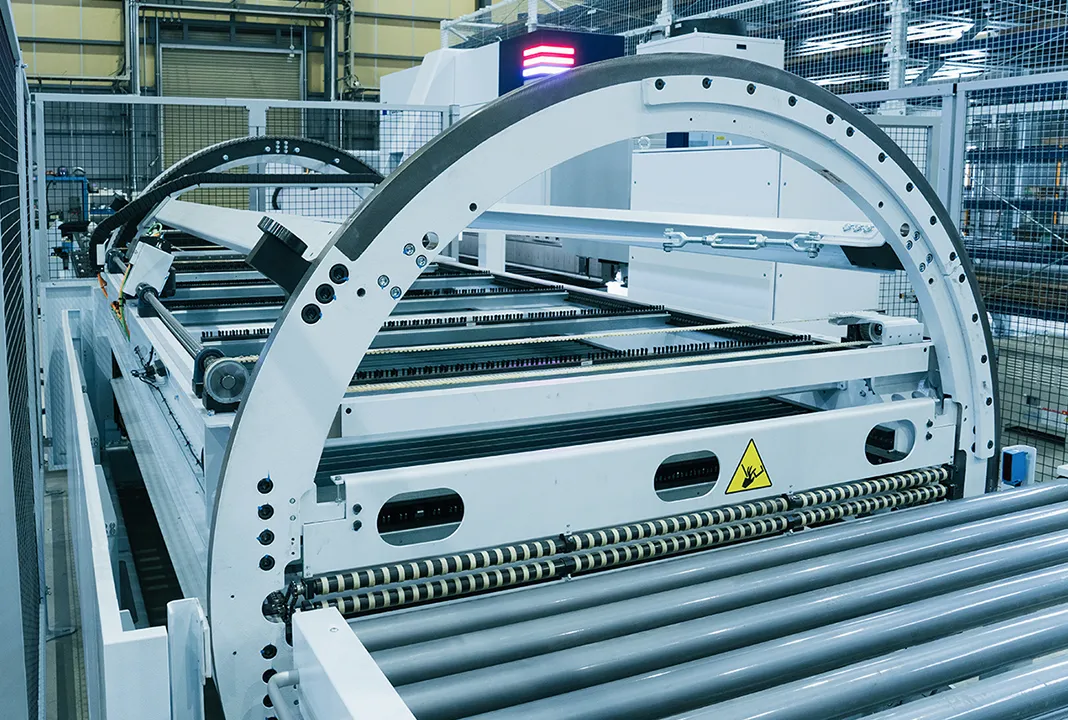

自動曲げシステム 回転機構

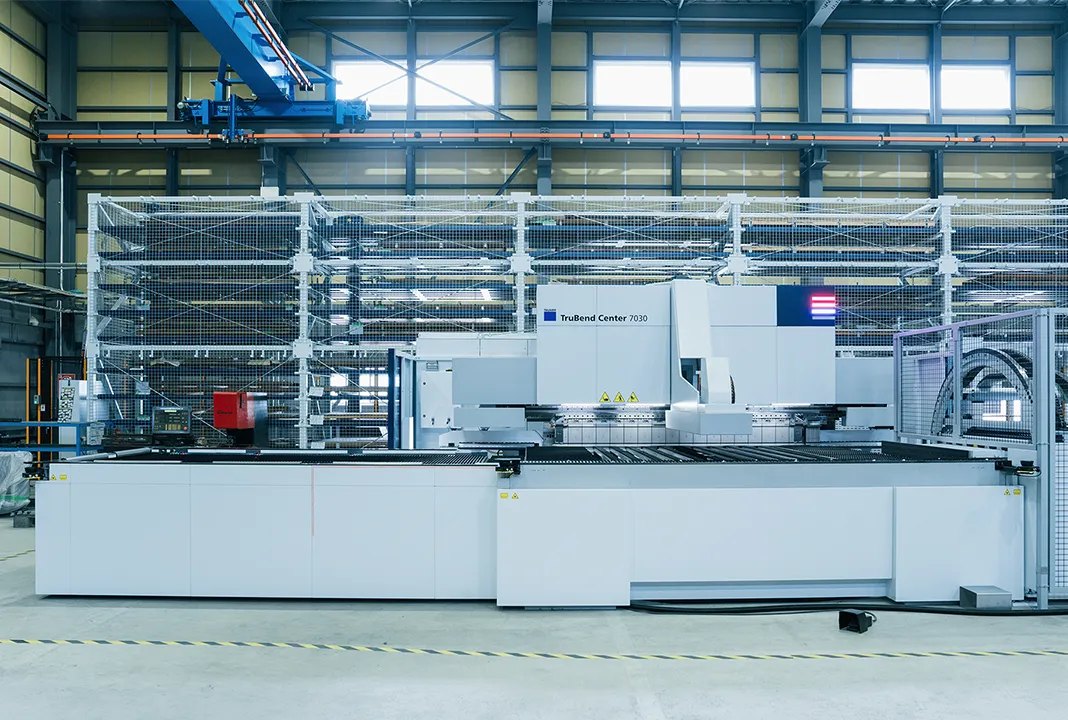

TruBend Center7030
SheetMasterがブランク材を搬入し、回転機構が曲げ工程に向けてワークを最適に回転。これをTruBend Center 7030へシームレスに引き継いで曲げ加工を行うことで、プロセス全体の劇的なスピードアップを達成します。部品のサイズを問わず多種多様なパーツに対応し、材料をいたわりながら確実かつ安全に方向転換。無駄のない高効率な曲げ加工ラインを構築します。
Machine Specifications
| 最小部品サイズ | 350 mm × 200 mm |
|---|---|
| 最大部品サイズ | 3123 mm × 1500 mm |
| 最小板厚 | 0.5 mm |
| 最大板厚 | 4 mm |
| 最大部品重量 | 120 kg |
| サイクルタイム（回転） | 35 s |
| 最大予備変形高さ | 4 - 5 mm |
| 総重量 | 3200 kg |
| 寸法 | |
| 高さ | 2140 mm |
| 長さ | 4075 mm |
| 幅 | 2240 mm |

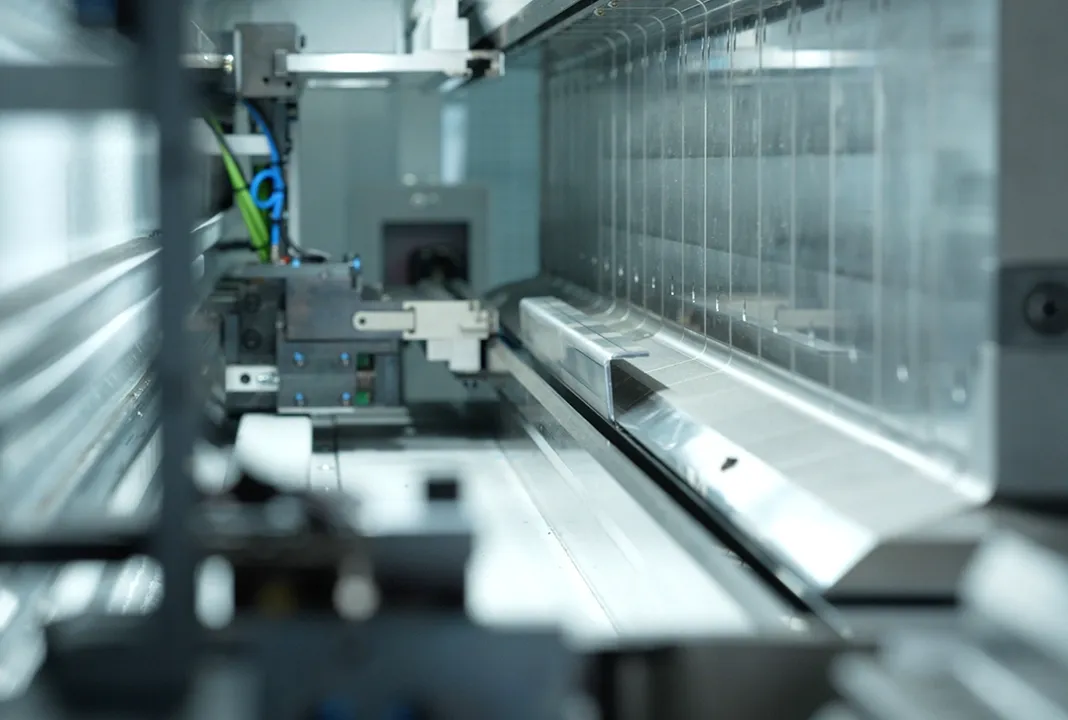

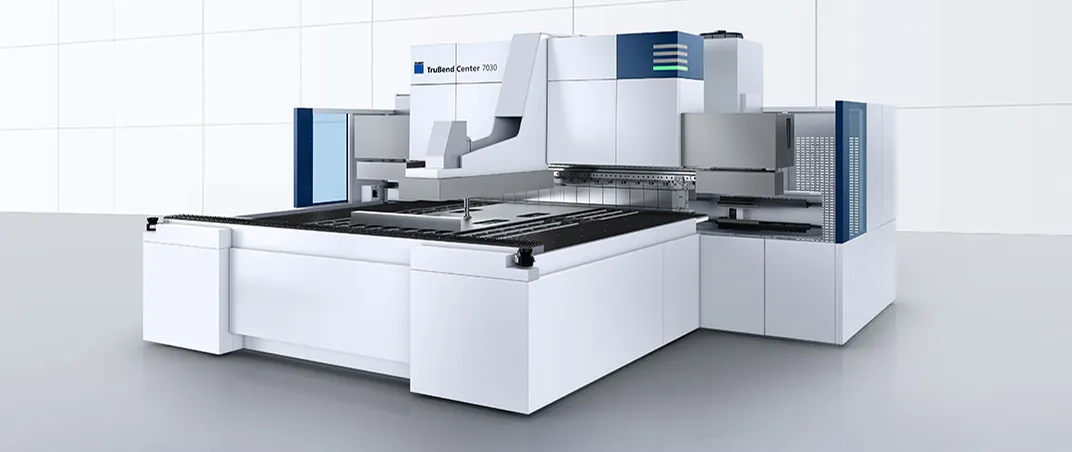

自動曲げシステム 高速曲げ加工
TruBend Center7030
TruBend Center 7000シリーズは、複雑な形状の板金部品をフルオートで完璧に成形し、スマートファクトリーの生産性を最大化するパネルベンダーです。痕跡のない極めて美しい曲げ加工を実現し、ロット数や材料の変化にも柔軟に対応。直感的な自動化プロセスにより、生産現場の不確実性を排除し、短いサイクルタイムを日常化します。どのような加工課題もビジネスのチャンスに変え、高い正確性と効率性で新たな業界基準を確立。オプションで連結生産ラインへ直接組み込むことも可能で、未来を見据えた圧倒的な自動化と生産効率の向上を強力に後押しします。
Machine Specifications
| 項目 | 単位 | TruBend Center 7030 | |
|---|---|---|---|
| 機械 | |||
| 最大曲げ成形長さ | mm | 3123 | |
| 最小曲げ成形長さ | mm | 200 | |
| 最大箱曲げ高さ | mm | 220 | |
| 最大部品サイズ | mm | 3120 mm x 1500 mm | |
| 部品最大対角線 | mm | 3460 | |
| 最小曲げ深さ（標準ツール） | mm | 145 | |
| MIN. BIEGETIEFE (EINSCHWENKBARES NIEDERHALTERWERKZEUG) | mm | 30 | |
| MAX. MATERIALDICKE STAHL | mm | 3 mm (400 MPa) | |
| ステンレススチール最大板厚 | mm | 2.2 mm (700 MPa) *1 | |
| アルミニウム最大板厚 | mm | 4 mm (265 MPa) | |
| 最小板厚 | mm | 0.4 | |
| ANSLUSSLEISTUNG | kVA | 80 | |
| DURCHSCHNITTLICHE LEISTUNGSAUFNAHME | kW | 15 | |
| GERÄUSCHPEGEL | dB | 78.8 | |
| BETRIEBSSTEUERUNG | - | Windows Embedded Standard 7 | |
| ストレージ接続付き材料用カート | |||
| 最大シートフォーマット | mm | 3050 mm x 1525 mm | |
| 材料用カートの最大荷重 | kg | 3000 | |
| ローディング積載高さ（パレットを含む、床上仕様） | mm | 179 | |
| ローディング積載高さ（パレットを含む、埋設仕様） | mm | 179 | |
| L/UL ユニット | |||
| 吸引面を格納した状態（サクションカップ） | mm | 120 mm x 220 mm | |
| 吸引面を展開した状態（サクションカップ） | mm | 120 mm x 1100 mm | |
| ブランク材最大サイズ | mm | 3120 mm x 1600 mm | |
| ブランク材最小サイズ | mm | 300 mm x 200 mm | |
| 寸法、重量 | |||
| 長さ | mm | 6490 | |
| 幅 | mm | 5327 | |
| 高さ | mm | 3345 | |
| MASCHINENHÖHE (NIEDERHALTER) | mm | 3270 | |
| 最小ホール高さ | mm | 4300 | |
| 重量 | kg | 31600 | |
